Präzision und Qualität
für Formenbau und
Teilefertigung
Entdecken Sie dieWerkzeugmaschinen VERSA®
VERSA®
CNC-BEARBEITUNGSZENTREN MIT
AUTOMATION VON FEHLMANN

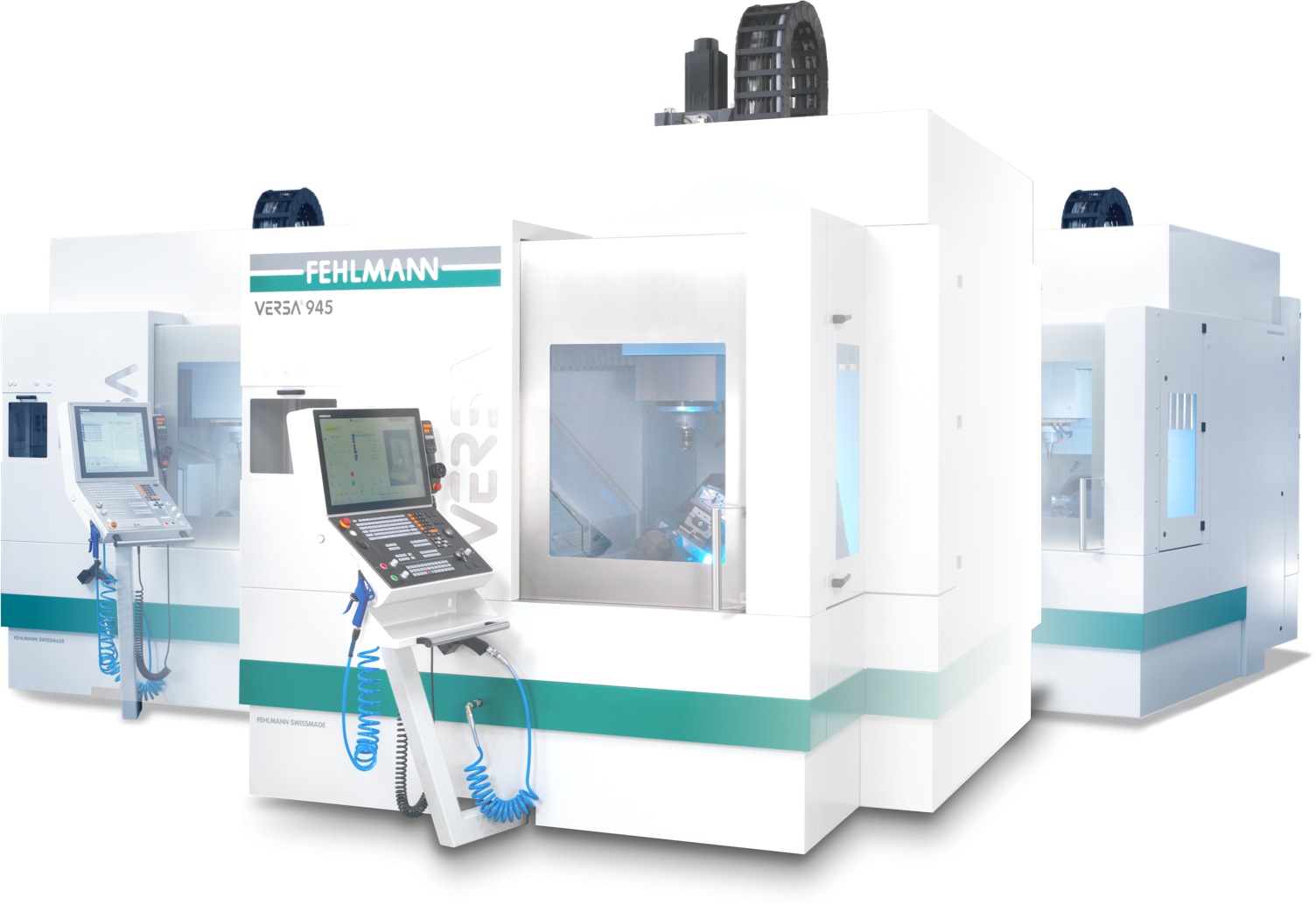

Die VERSA®-Linie steht für dynamische Bearbeitung von
komplexen Teilen und anspruchsvollen Werkstücken. Ob 5-
Achsen oder 3-Achsen: Die Schweizer CNC-Werkzeugmaschinen
sind gemacht für die Bearbeitung von Titan, Stahl, gehärtetem
Stahl, Graphit und Kupfer sowie Aluminium fräsen.
VIELSEITIGE ANWENDUNGSGEBIETE
VERSA® ist in verschiedenen Ausführungen erhältlich und für
unterschiedliche Bedürfnisse entwickelt. Das
CNC-Bearbeitungszentrum in Portalbauweise ist beispielsweise
in der Luft- und Raumfahrt, Medizintechnik, Maschinen-
und Fahrzeugbau im Einsatz.
KONTAKTIEREN SIE UNS UNVERBINDLICH

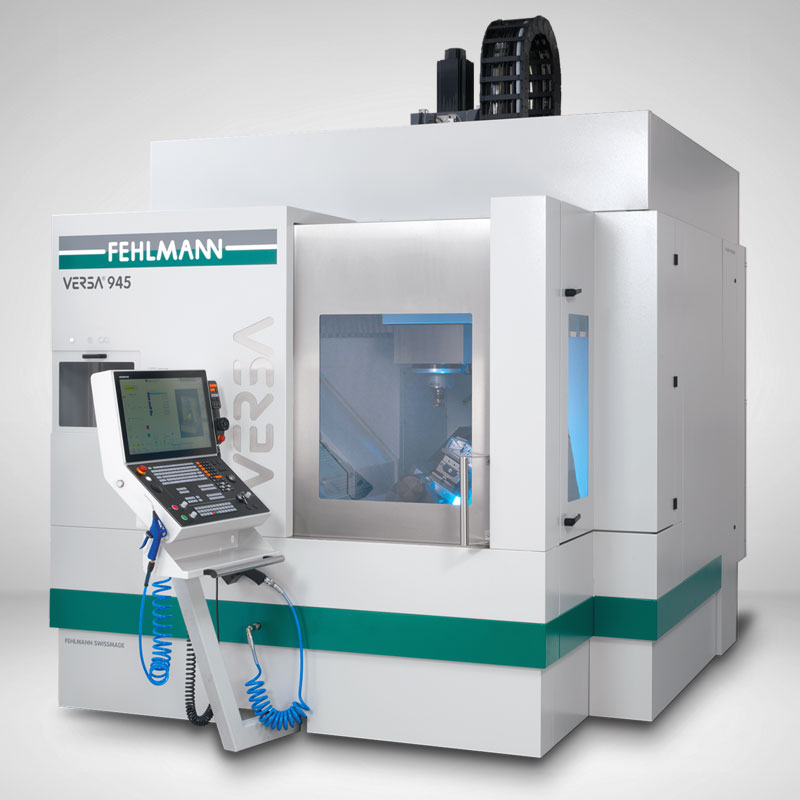

VERSA®
- 945
Hochpräzise und –dynamische 5-Seiten und 5-Achs-Bearbeitung von Werkstücken bis Ø 650 mm
Vorteile
- Werkstücke hochgenau 5-achsig bis Ø 650 mm bearbeiten
- Höchste Präzision und Dynamik
- Hervorragende Zugänglichkeit und optimale Einsicht in den Arbeitsraum, auch mit Automation
- Modulare Ausbaumöglichkeiten und uneingeschränkt automatisierbar
- Längs zur X-Achse integrierte Rund-Schwenktisch
Spezifikationen
- Verfahrwege X 650 mm, Y 800 mm, Z 500 mm, Schwenkachse A 255° (+120° / -135°), Drehachse C 360° endlos drehend
- Max. Werkstück 5A D 650 mm / H 460 mm
- Abst. Tisch Spindelnase 150 – 650 mm
- Werkzeugwechselsystem mit 48 / optional 80 Werkzeugen,
Regalmagazin je nach Werkzeugaufnahme von 112 bis zu 384 skalierbar - Heidenhain CNC-Bahnsteuerung TNC 640 mit 24“ Touch-Screen (Extended Workspace)

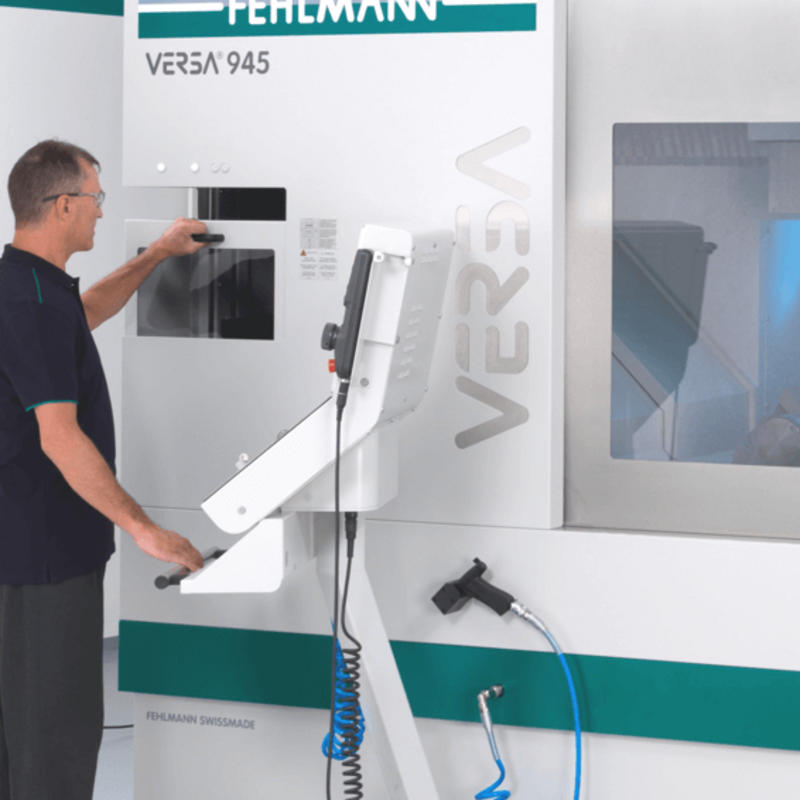

VERSA® 945

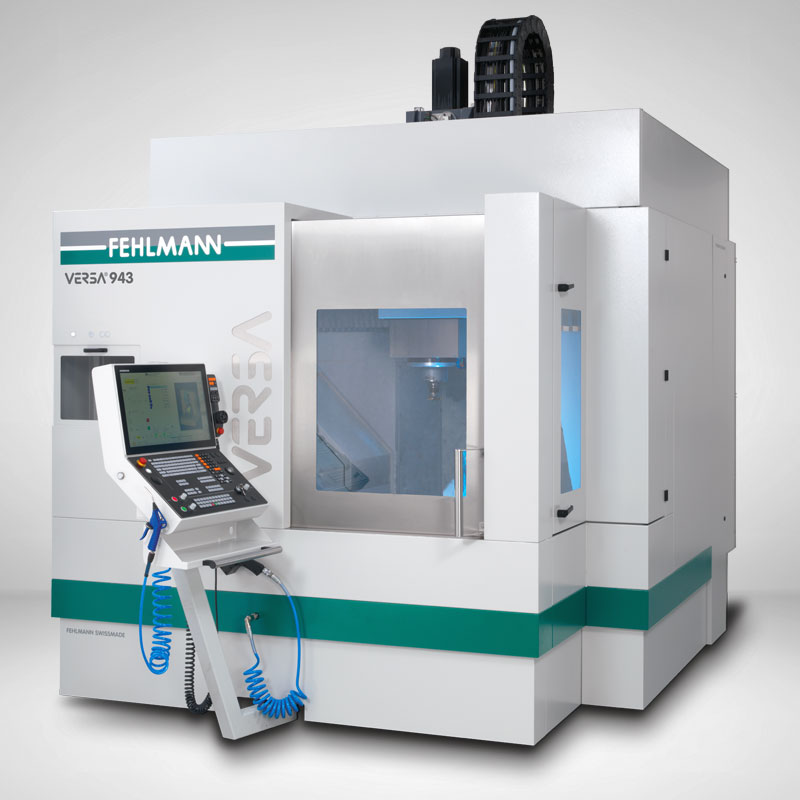

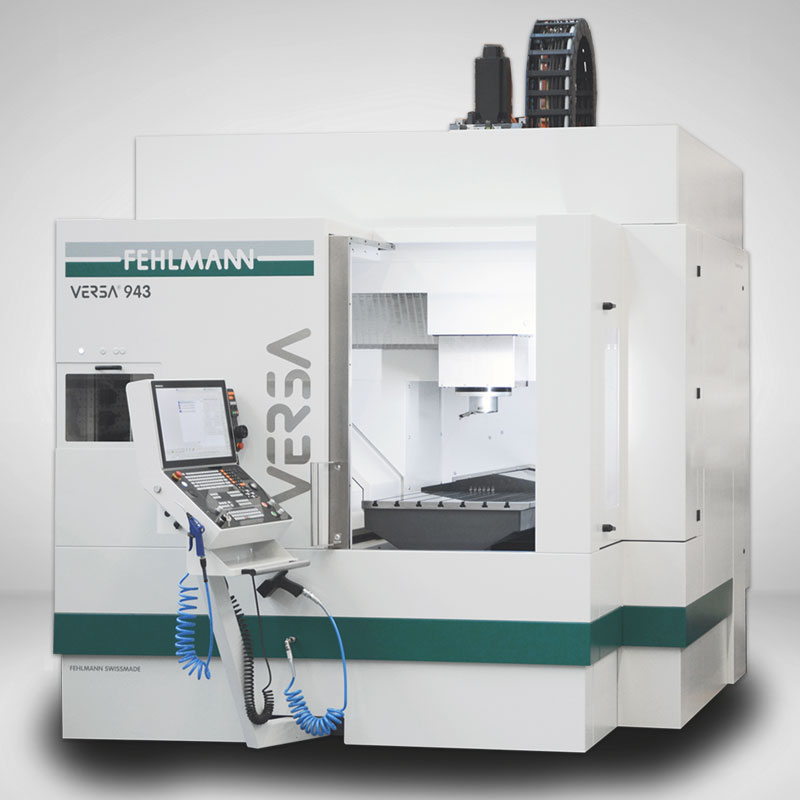

- 943
3-Achs Bearbeitungszentrum für die präzise und dynamische Bearbeitung anspruchsvoller Werkstücke
Vorteile
- Werkstücke bis 1000 kg hochgenau und dynamisch 3-achsig bearbeiten
- Grosszügige Aufspannfläche von 870 x 760 mm
- Hervorragende Zugänglichkeit und optimale Einsicht in den Arbeitsraum, auch mit Automation
- Modulare Ausbaumöglichkeiten und uneingeschränkt automatisierbar
Spezifikationen
- Verfahrwege X 650 mm, Y 800 mm, Z 500 mm
- Aufspannfläche 870 mm x 760 mm
- Abst. Tisch Spindelnase 100 – 600 mm
- Werkzeugwechselsystem mit 48 / optional 80 Werkzeugen,
Regalmagazin je nach Werkzeugaufnahme von 112 bis zu 384 skalierbar - Heidenhain CNC-Bahnsteuerung TNC 640 mit 24“ Touch-Screen (Extended Workspace)
VERSA® 943

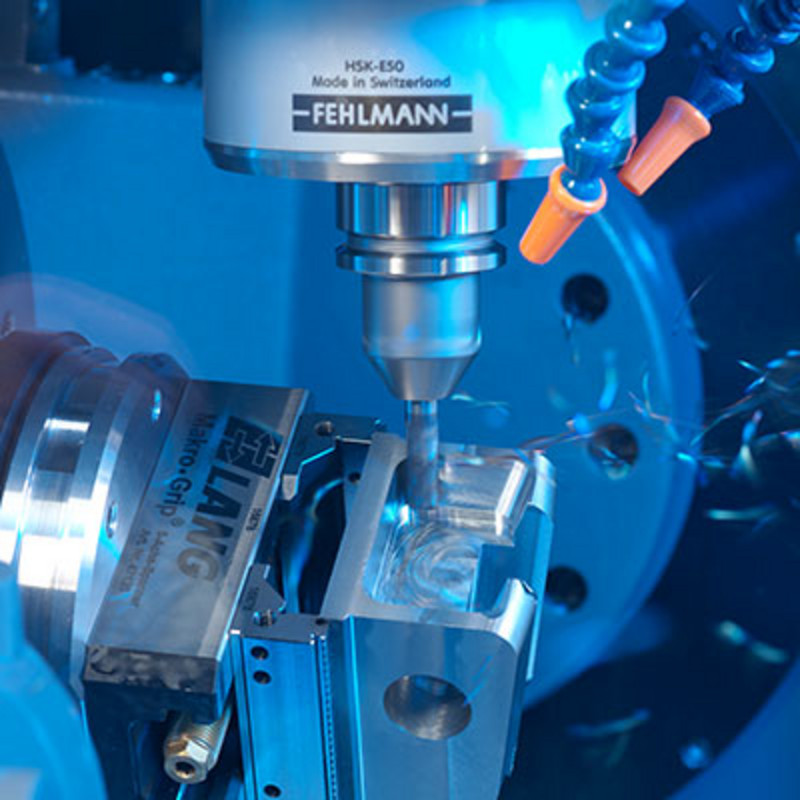

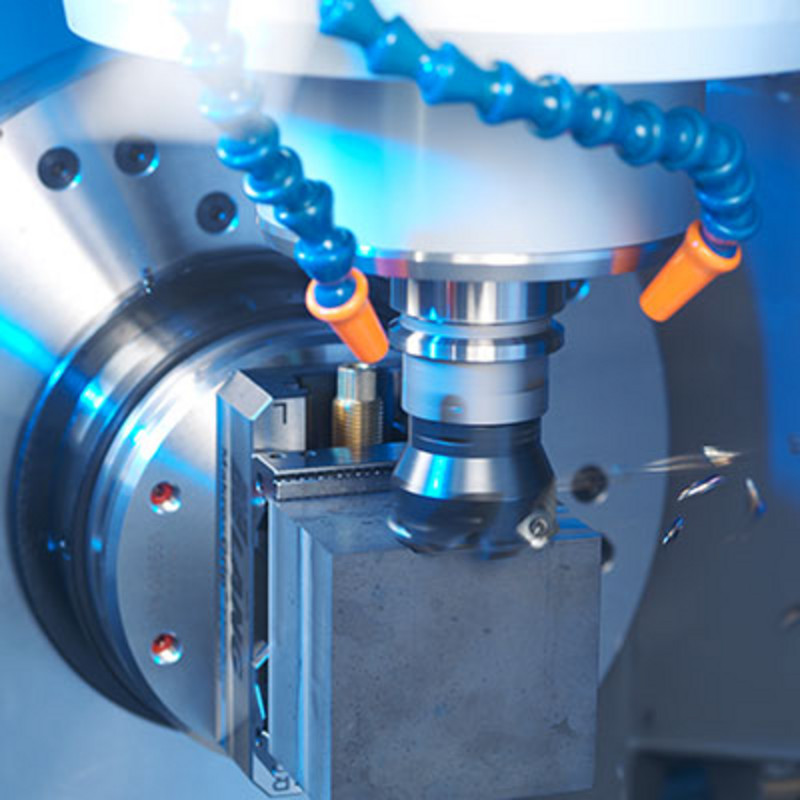

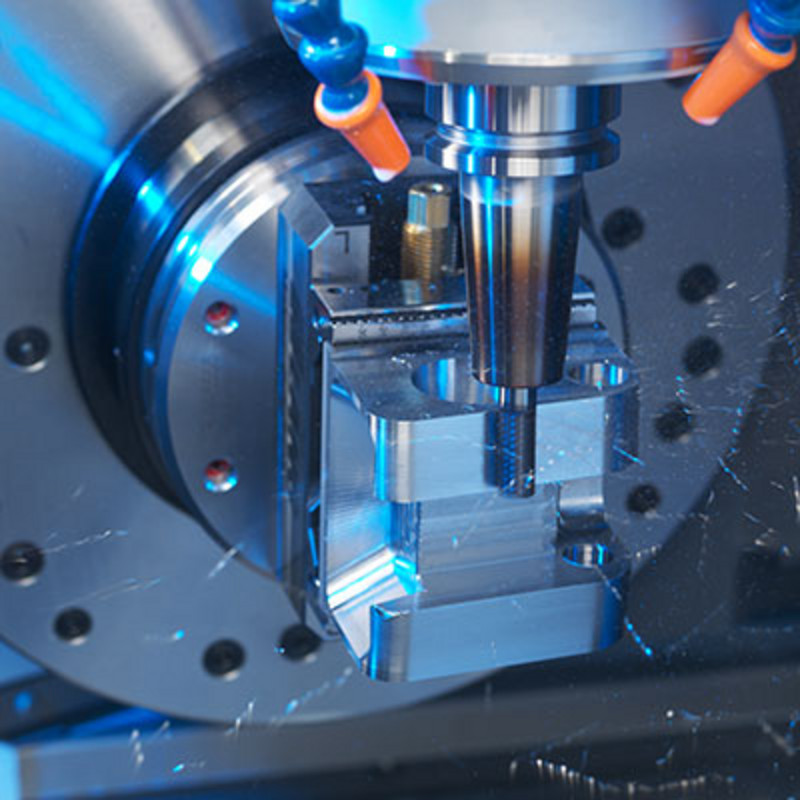

- 645 linear
Hochdynamische 5-Achsen- Bearbeitung für Teile von 100 bis 250 mm im Kubus
Vorteile
- Hohe Beschleunigung und Dynamik plus Präzision – die Linearmotoren machen es möglich
- 5-Achs-Bearbeitung mit Positionierung oder simultanes 5-Achs-Fräsen
- Hervorragende Zugänglichkeit und optimale Einsicht in den Arbeitsraum
- Integrierter Rund-Schwenktisch
Spezifikationen
- Verfahrweg X 350 mm, Y 500 mm (710), Z 300 mm, Schwenkachse A 240° +/- 120°, Drehachse C 360°
- Tisch/Arbeitsraum: Aufspannfläche L x B 320 x 320 mm, zulässige Tischbelastung 200 kg, Abstand Tisch-Spindelnase 120 – 420 mm
- Heidenhain CNC-Steuerung TNC 640 mit optimal abgestimmter Dynamik – Grosszügiger Werkzeugwechsler mit 50, 86, 225 und 400 Werkzeugen, skalierbar

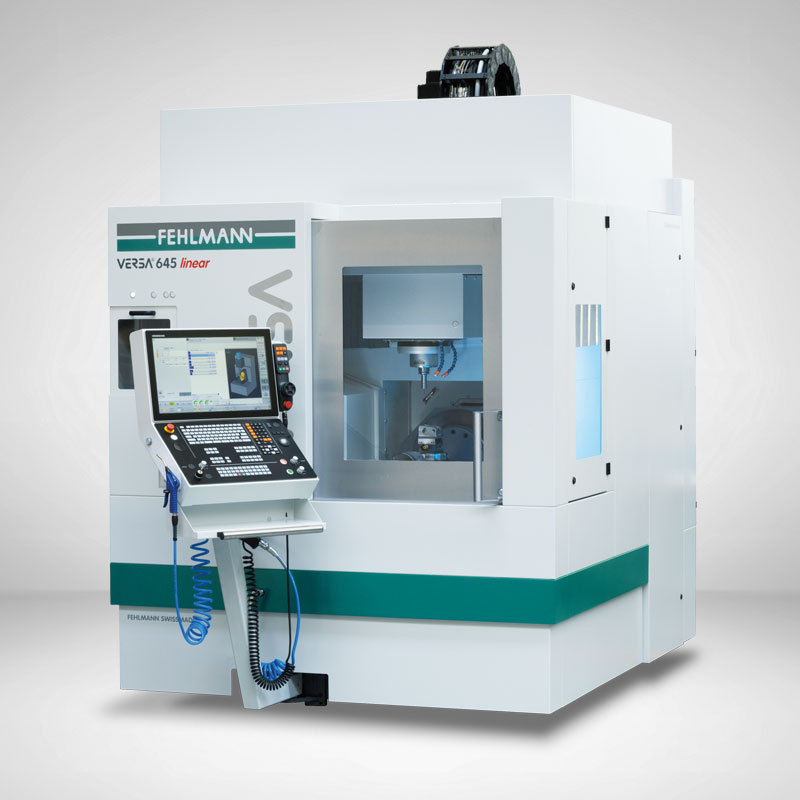

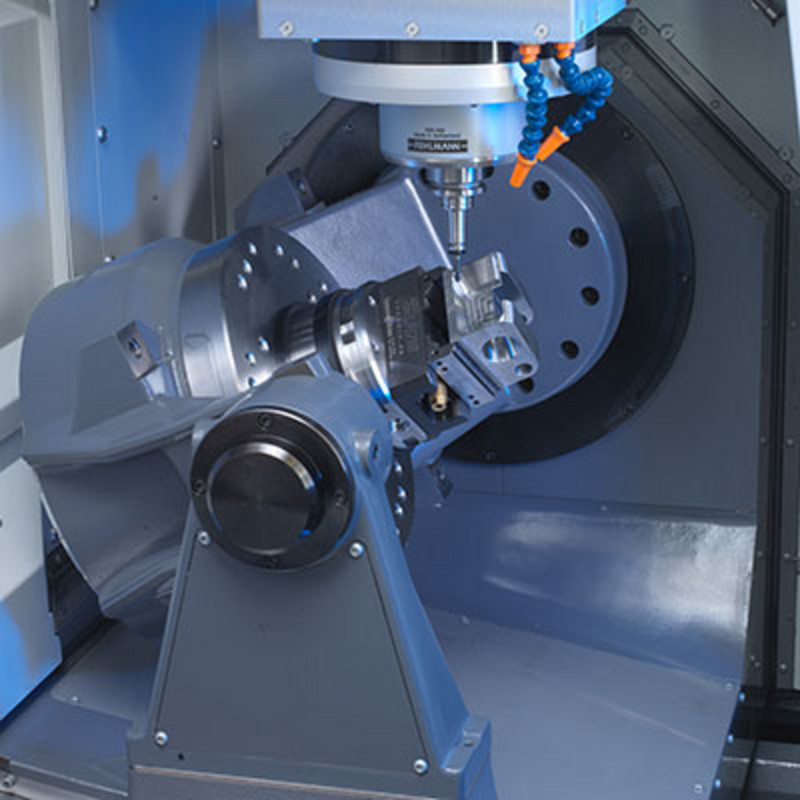

VERSA 645 linear
- 643 linear
Präzise und hochdynamische 3-Achsen-Bearbeitung mit Linearmotoren.
Vorteile
- Tisch mit Aufspannfläche von 620x500mm anstatt Rund-Schwenktisch
- Hohe Beschleunigung und Dynamik plus Präzision – die Linearmotoren machen es möglich
- Garantiert lange Werkzeugstandzeiten, optimale Oberflächengüten und hohe Genauigkeit
- freier Zugang von vorne
- bequeme Kranbeladung von oben
- Die CNC-Maschine ist jederzeit automatisierbar
Spezifikationen
- Verfahrweg X 350 mm, Y 500 mm, Z 300 mm
- Tisch/Arbeitsraum: Aufspannfläche L x B 620 x 500 mm, zulässige Tischbelastung 400 kg, Abstand Tisch-Spindelnase 100 – 400 mm
- Grosszügiger Werkzeugwechsler mit 50, 86, 225 und 400 Werkzeugen, skalierbar
- Heidenhain CNC-Steuerung TNC 640 mit optimal abgestimmter Dynamik
VERSA® 643 linear

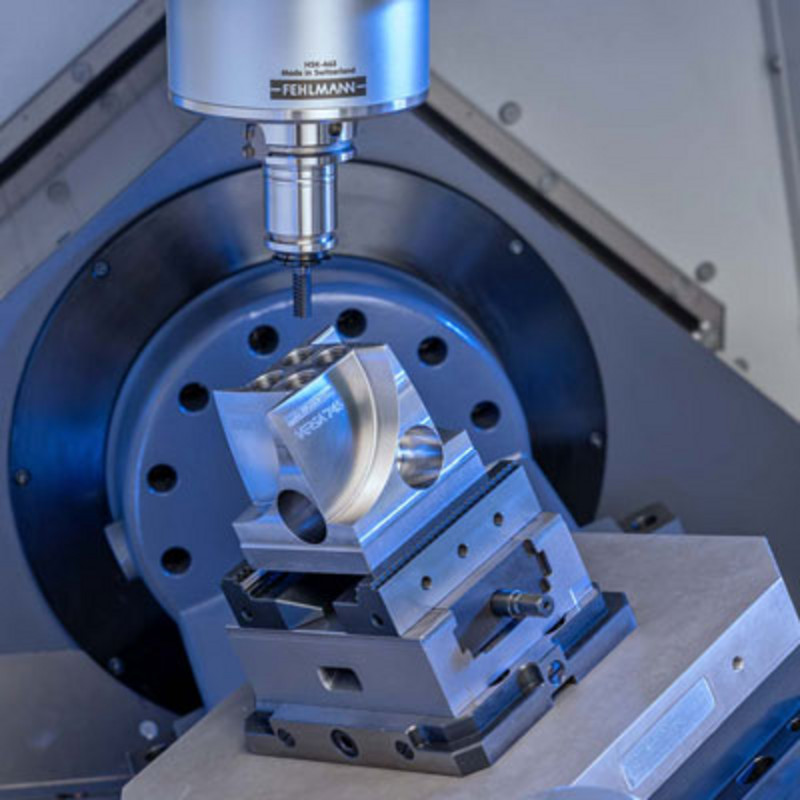

- 825
Hochpräzises 5-Achs-Bearbeitungszentrum für komplexe Werkstücke bis 500mm Störkreis.
Vorteile
- 5-Achs-CNC-Bearbeitungszentrum für die Bearbeitung von Werkstücken auf Palettengrösse 320x320mm oder bis max. Durchmesser 500 mm
- Geeignet für dynamisches HSC-Fräsen und für die Bearbeitung schwer zerspanbarer Materialien
- 5-Achs-CNC: Direkt angetriebener Rund-Schwenktisch längs in der X-Maschinenachse integriert – Werkstücke können auf 2 Seiten symmetrisch geschwenkt werden.
Spezifikationen
- Verfahrweg X 500 mm, Y 650 mm, Z 420 mm, A +120° / -135°, B 360°
- FEHLMANN HSK-A63 Motorspindel mit kraftvollen 120 Nm Drehmoment
- Höchste geometrische Präzision und thermische Stabilität
- Beste Oberflächen und perfekte Masshaltigkeit
- Praxisgerechte Zugänglichkeit, auch mit automatischem Werkstücklader
- Werkzeugwechselsystem mit 42 / optional 74 Werkzeugen,
Regalmagazin je nach Werkzeugaufnahme von 112 bis zu 432 skalierbar - Heidenhain CNC-Bahnsteuerung TNC 640 mit 24“ Touch-Screen (Extended Workspace)

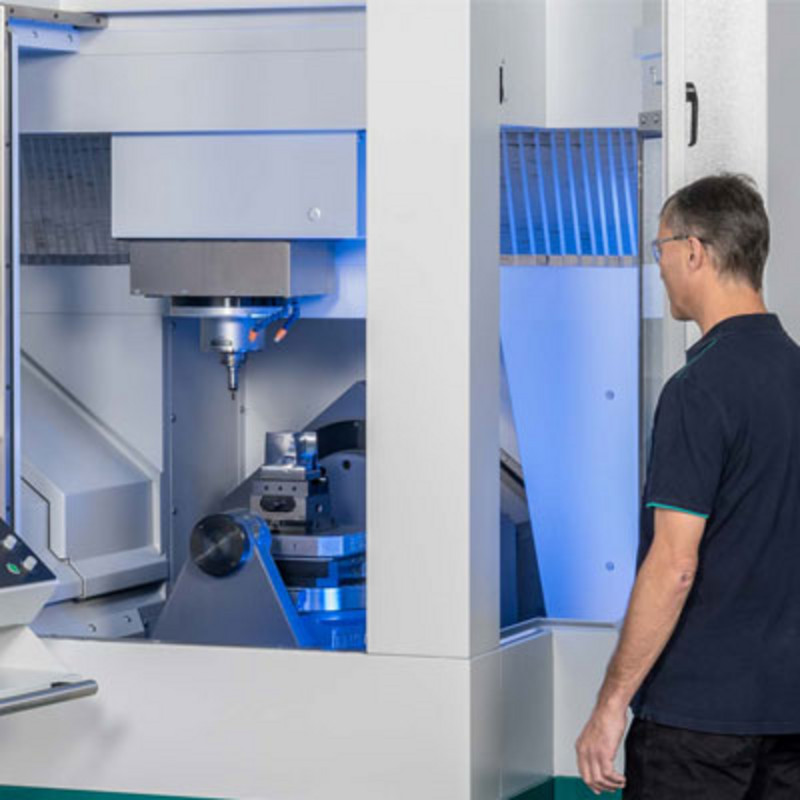

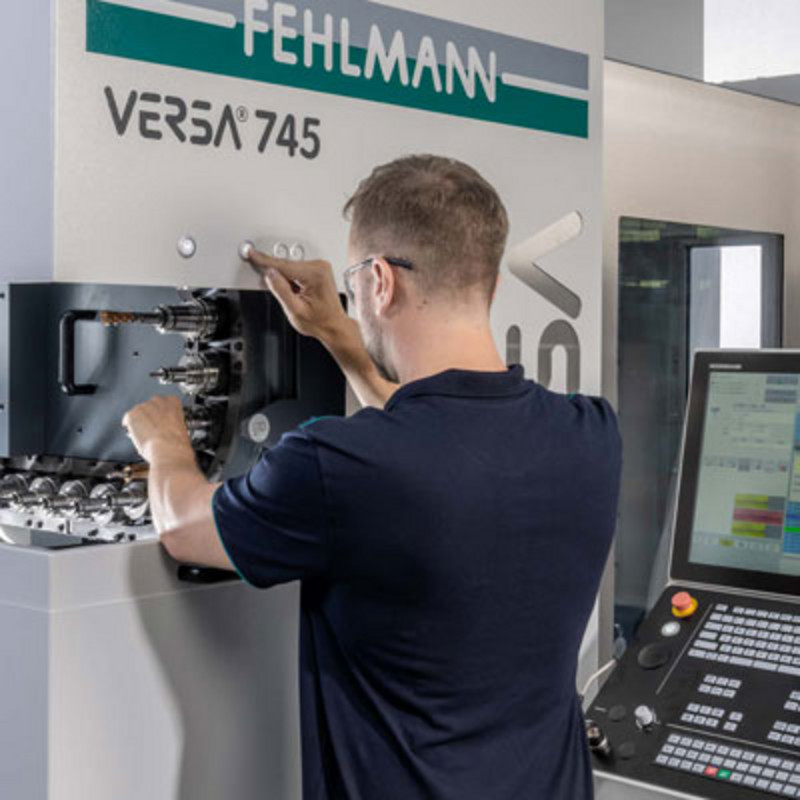

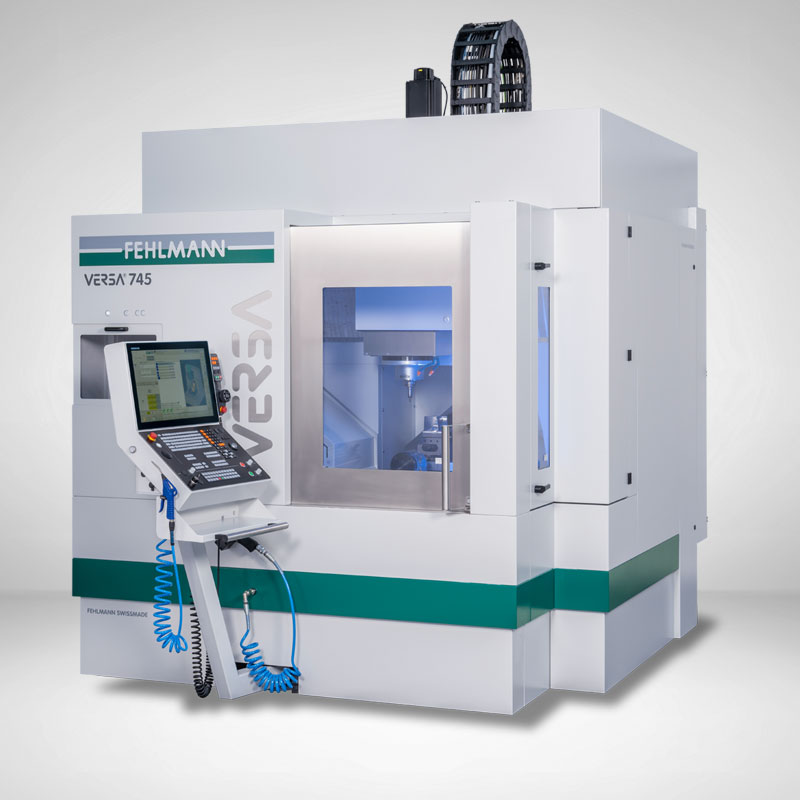

VERSA® 745

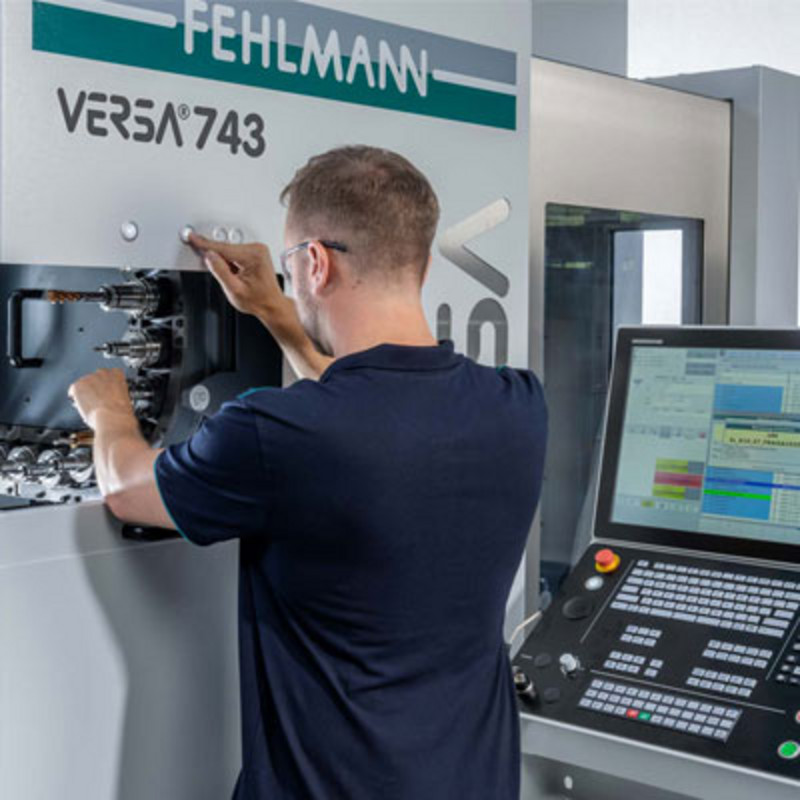

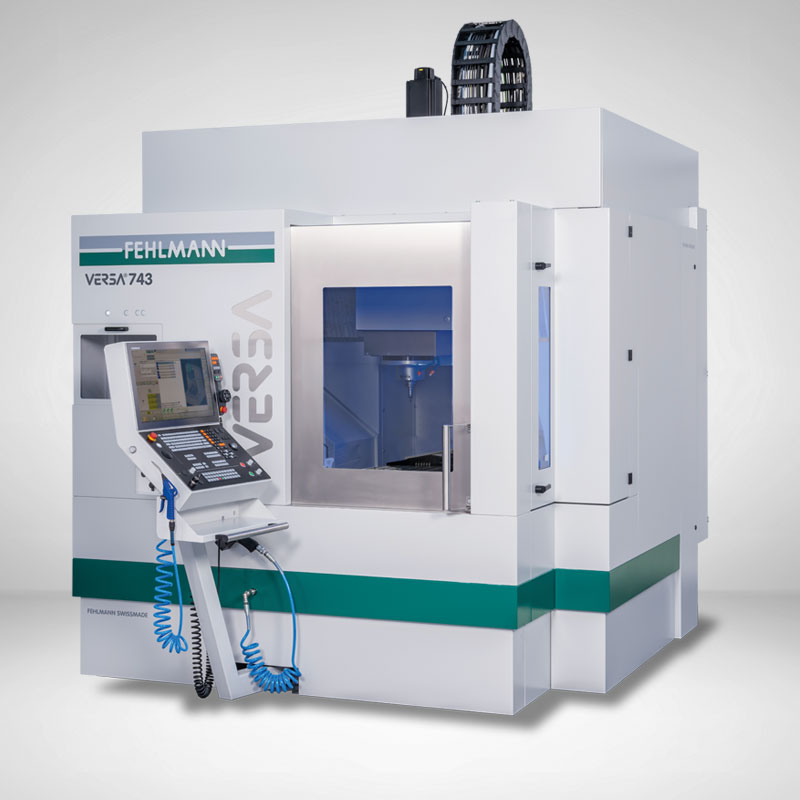

- 823
Die CNC-Maschine mit 3-Achs-Ausführung in Lehrenbohrwerksgenauigkeit für Teile bis 1000kg.
Vorteile
- Ideal für die Bearbeitung von präzisen Maschinenbauteilen und Formaufbauten bis 1000 kg
- Auch grosse Werkstücke lassen sich auf der Portalfräsmaschine präzise, dynamisch und mit Höchstleistung bearbeiten
Spezifikationen
- Verfahrweg X 500 mm, Y 650 mm, Z 420 mm
- Grosse Aufspannfläche von 770 x 650 mm.
- FEHLMANN HSK-A63 Motorspindel mit kraftvollen 120 Nm Drehmoment
- Höchste geometrische Präzision und thermische Stabilität
- Beste Oberflächen und perfekte Masshaltigkeit
- Praxisgerechte Zugänglichkeit, auch mit automatischem Werkstücklader
- Werkzeugwechselsystem mit 42 / optional 74 Werkzeugen,
Regalmagazin je nach Werkzeugaufnahme von 112 bis zu 432 skalierbar - Heidenhain CNC-Bahnsteuerung TNC 640 mit 24“ Touch-Screen (Extended Workspace)
VERSA® 743

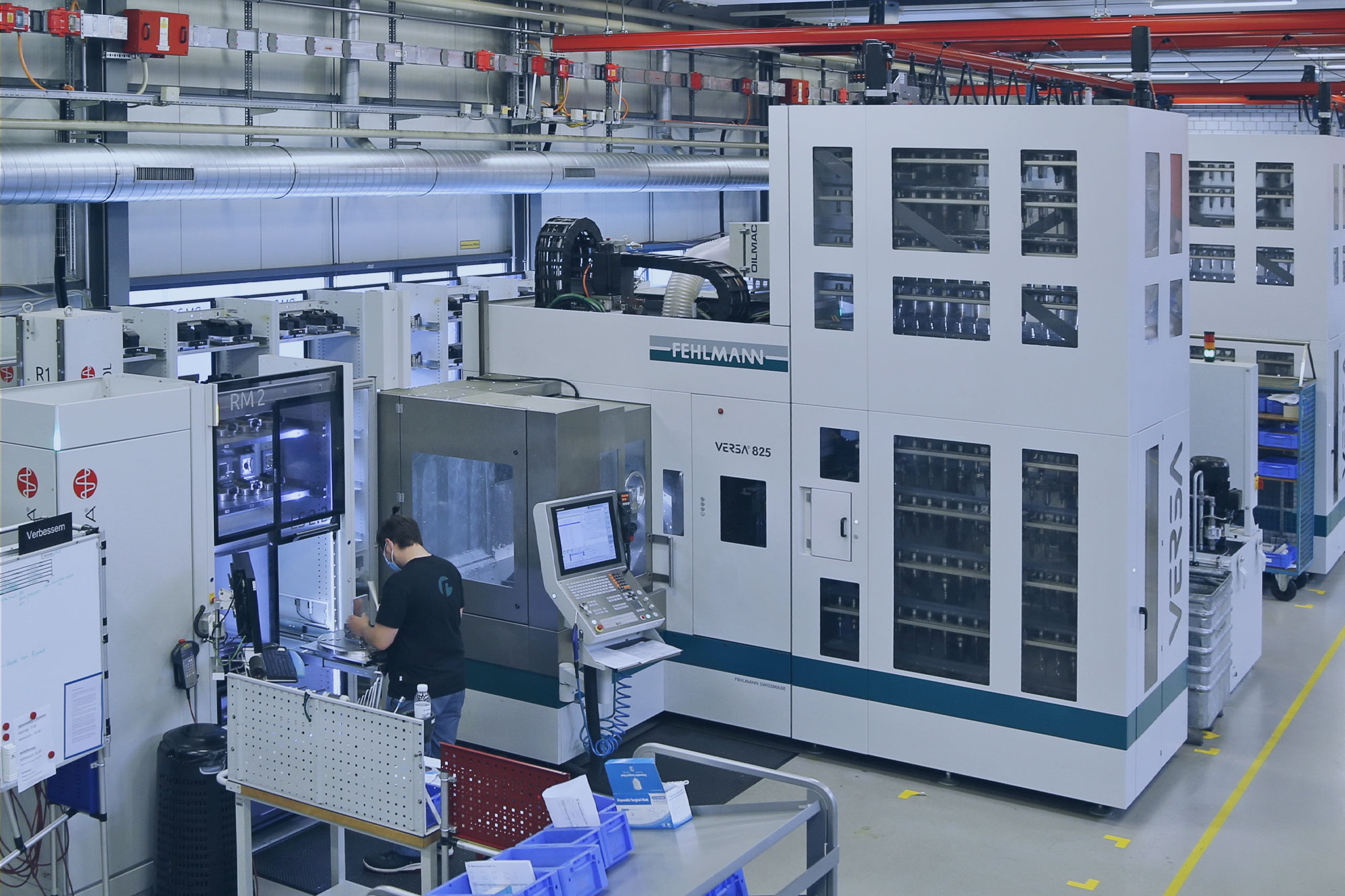

«Das Konzept Automation ist mit der einen, komplett freien Maschinenseite durchdacht. Für den Mitarbeiter ist so der Arbeitsraum für Einrichtarbeiten und zur Prozessüberwachung von vorne frei zugänglich. Das kenne ich so von keinem anderen Werkzeugmaschinenhersteller.»
Peter Körber
Körber & Körber Präzisionsmechanik, Birkenwerder / VERSA® 825, VERSA® 645 linear

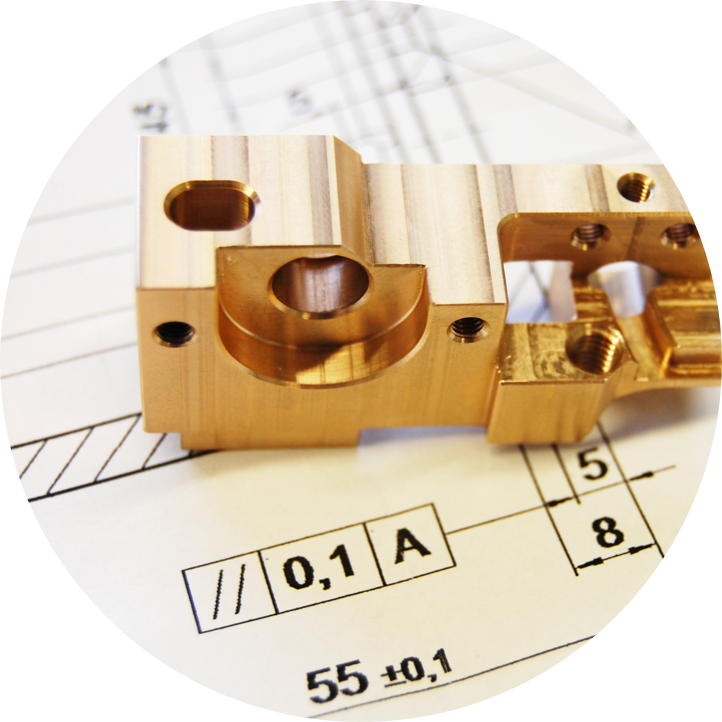

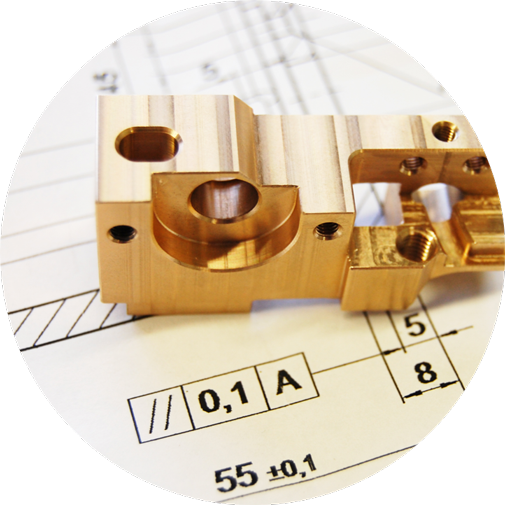

«Wir fertigen Bauteile mit Toleranzen ± 5 µm, das ist für gewöhnlich ein hoher Aufwand. Das VERSA® Hochleistungs-Bearbeitungszentrum steht und bleibt hier aber selbst in «Z» so präzise, dass wir mittlerweile darauf Aufträge abarbeiten, die so nie vorgesehen waren. Dazu zählt mitunter auch das Hartfräsen.»
Michael Siller
Teamleiter «Fräsen», Formentechnik Bayreuth GmbH
«Wir konnten pro Palette die Zeit von drei Stunden auf 80 Minuten senken. Da ist die VERSA 645 linear in dieser Leistungsklasse für mich einzigartig.»
Marcel Heiniger, Werkstattleiter Produktion
Amsler & Frey AG, Schinznach-Dorf / VERSA® 645 linear
