VERSA® 943

Precisione e dinamica per la lavorazione a 3 assi

Questo centro di lavoro a 3 assi con tavola fissa offre una superficie serraggio ampia, di 870 x 760 mm, che consente di lavorare su 3 assi pezzi con peso fino a 1000 kg in modo dinamico ed estremamente preciso.

VERSA 943 unisce la tecnologia più avanzata a caratteristiche già collaudate.

La struttura interamente in ghisa, la costruzione stabile e rigida ed il fatto che l'utensile si muove su due soli assi, permettono di mantenere una rigidità estrema e precisione massima anche quando si sfrutta appieno la dinamica della macchina.

Ovviamente sono disponibili opzioni standardizzate e personalizzate per l'automazione, tutte installabili senza interferire con l'area di lavoro dell'operatore, come da filosofia Fehlmann.

  • Precisione senza compromessi

    Precisione senza compromessi

    FEHLMANN VERSA 943 è configurato per ottenere la massima precisione. I componenti raffreddati del carrello e la struttura della macchina, anch'essa raffreddata, impediscono costantemente deviazioni di temperatura indesiderate. L'asse X è sostenuto sull’intera lunghezza del banco, per la massima stabilità.

  • Caratteristiche e peculiarità

    Caratteristiche e peculiarità

    • Superficie di serraggio di 870 x 760 mm, pezzi fino a 1000 kg.
    • Eccezionale accessibilità e visione ottimale nell’area di lavoro. Il carico pezzi manuale si effettua anteriormente. La porta si alza fino al tetto della macchina, il che semplifica il caricamento con gru dall'alto.
    • Il cambio utensile con magazzino a catena, nella versione di base ha posto per 48 utensili, che diventano 80 nella versione opzionale.
      Il magazzino a ripiani, scalabile fino da 224 a 400 posti, in base all'attacco dell’utensile, è disponibile come opzione e può essere applicato in modo semplice e comodo sul lato sinistro della macchina.

    • Elevata rigidità con minima formazione di calore e ottimale attenuazione delle vibrazioni, grazie alla base macchina in ghisa grigia con appoggio su 3 punti.

    • Precisione dinamica perfetta grazie alle parti mobili in ghisa sferoidale con peso ottimizzato.

    • L’automazione standard o anche specifica per l’utente con robot è sempre installabile in un secondo momento, in quanto il lato destro della macchina rimane completamente libero.

    • La macchina è sempre completamente gestibile dal lato frontale grazie alla posizione ergonomica di tutti gli elementi di comando.
    • Grande varietà di automazioni disponibili fino alle soluzioni specifiche per il cliente.
  • Caricamento pezzo automatizzabile senza limiti

    Caricamento pezzo automatizzabile senza limiti

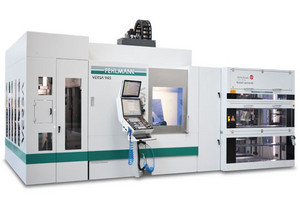

    Grazie al design compatto e ben congegnato, FEHLMANN VERSA 943 è sempre automatizzabile. Con la porta di carico automatica posizionata sul lato destro della macchina, si può anche collegare senza problemi a un sistema automatico. Per l’operatore, l’area di lavoro è liberamente accessibile dal lato frontale per le regolazioni e per controllare il processo. A seconda del numero di pallet e della varietà di pezzi, l’impianto si può gestire e controllare con un sistema di gestione pallet integrato nel controllo o con il flessibile FEHLMANN MCM™ (Milling Center Manager). FEHLMANN VERSA 943 si può adattare senza problemi a diversi sistemi di automazione, anche se applicati successivamente.



    Se una giornata da 8 o 16 ore non basta più...

    Sempre più spesso il 'time to market' diventa un criterio di sopravvivenza per i produttori di componenti e costruttori di utensili. Nuovi prodotti vengono sviluppati e prodotti in tempi brevissimi.
    Grazie al modernissimo software FEHLMANN MCM™ (Milling Center Manager), è possibile caricare e scaricare pezzi in modo rapido e affidabile. Oltre a ottenere un pezzo di alta qualità, si ha una disponibilità illimitata, accesso degli impianti di giorno e garanzia della sicurezza del processo nei turni senza presidio o con presidio parziale.
    Con FEHLMANN MCM™ offriamo uno strumento collaudato che risponde alle esigenze di automazione moderne e che si basa su standard industriali aperti. Il software MCM è stato sviluppato da FEHLMANN, quindi puoi mettere nelle nostre mani l’assistenza dell’intero impianto, senza rischi.
    Possibilità praticamente infinite: Scopri FEHLMANN MCM™!



    Fehlmann Milling Center Manager

    Il sistema informatico sviluppato da Fehlmann controlla e monitora macchina e robot. Con una pratica tabella Job (su interfaccia Windows) vengono immesse le sequenze di lavorazione, le origini, ecc. Gli operatori possono modificare singoli parametri o la sequenza con un semplice clic del mouse con l’impianto in funzione. La flessibilità viene così mantenuta anche nel funzionamento automatico. Grazie all'elevata comodità di utilizzo della macchina e di MCM™, la soluzione Fehlmann non è soltanto conveniente per le produzioni in serie, ma anche già per pochi particolari.
    Controllo della rottura utensile, riconoscimento errore nella programmazione CN, protocollo degli eventi nell’impianto e allarme telefonico tramite SMS su numero di cellulare preselezionato sono alcune delle funzioni che consentono una lavorazione non presidiata di notte o nei weekend. La piattaforma aperta del sistema, basata su Windows, consente un’integrazione nella rete del cliente.



    Tutto l’impianto da un unico fornitore

    • Gli impianti vengono messi in funzione e testati da noi in officina con la configurazione del cliente.
    • Sviluppiamo e costruiamo sia la macchina che MCM™. Per l’alimentazione impieghiamo robot standard.
    • Una praticità migliorata e un elevato comfort di utilizzo derivano anche dai riscontri dei numerosi clienti che usano MCM, le cui preziose osservazioni hanno contribuito a ottenere la soluzione standard.
  • Opzioni

    Opzioni

    Le nostre macchine sono già dotate di tutte le funzioni necessarie per una lavorazione di precisione.

    A queste si possono aggiungere diverse opzioni, ad es.:

    • Impianto refrigerante ad alta pressione con alimentazione attraverso mandrino a convogliatore di trucioli.
    • Diversi sistemi di misura per utensili e pezzi (tastatori, laser, ecc.).
    • Lubrificazione integrata con quantità minime per la lavorazione HSC.
    • Sistemi di serraggio a punto zero e sistemi di automazione integrati.
  • Dati tecnici

    Dati tecnici

    Corse
    X mm 650
    Y mm 800
    Z mm 500
    Area di lavoro
    Superficie di serraggio mm 870 x 760
    Carico tavola ammesso kg 1000
    Dist. tavola-naso mandrino mm 100 - 600
    Mandrino di lavoro
    Velocità/Potenza S6 (40%ED) 1/min 50 - 14.000 / 26,3 kW
        50 - 18.000 / 26,3 kW
        50 - 24.000 / 25 kW
        50 - 30.000 / 13,7 kW
    Cambio utensile N° pos. 48/80/Magazzino a ripiani, a seconda dell'attacco utensile, da 112 a 384 scalabile
    Altri dati
    Avanzamento / Corsa rapida mm/min 1-50.000
    Controllo Controllo numerico continuo Heidenhain TNC 7 o TNC 640
    Ingombro (L / P / H) m 2.7 / 2.97 / 3.55
    Peso kg 11.800

    Con riserva di modificare i dati tecnici.
